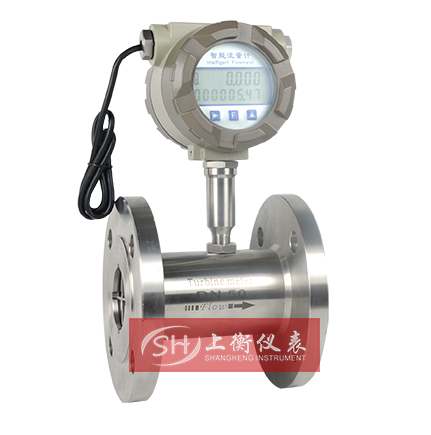

产品名称:色拉油流量计
产品型号:SHLWGY
生产厂家:江苏上衡仪表有限公司
产品简介:SHLWGY系列色拉油流量计传感器(以下简称传感器)基于力矩平衡原理,属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、重复性好、反应灵敏,安装维护使用方便等特点,广泛用于石油、化工、冶金、供水、造纸等行业,是流量计量和节能的理想仪表。
TEL: 199-5234-7817
1、产品概述—-SHLWGY色拉油流量计
SHLWGY色拉油流量计传感器与显示仪表配套使用,适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等。选用本产品的防爆型式(ExmIICT6),可在有爆炸危险的环境中使用。
传感器适用于在工作温度下粘度小于150mPa.s的介质,对于粘度大于150mPa.s的液体,要对传感器进行实液标定后使用。
2、结构特征—-SHLWGY色拉油流量计
传感器为硬质合金轴承止推式,不仅保证精度,耐磨性能提高,而且具有结构简单、牢固以及拆装方便等特点。
3、工作原理—-SHLWGY色拉油流量计
流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成比,流量方程为:
式中:
f——脉冲频率[Hz]
k——传感器的仪表系数[1/m3],由校验单给出。
Q——流体的瞬时流量(工作状态下)[m3/h]k——传感器的仪表系数[1/m3],由校验单给出。
3600——秒时换算系数
流量计的系数与流量(或雷诺数)的关系曲线如图 1.1 所示。由图可见,仪表系数分为二段,即线性段和非线性段。线性段约为其工作段的三分之二,其特性与传感器结构尺寸及流体粘性有关。非线性段特性受轴承摩擦力,流体粘性阻力影响较大。当流量低于传感器流量下限时,仪表系数随着流量迅速变化。当流量超过流量上限时要注意防止气蚀现象。
图(一) 涡轮流量计特性曲线
每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。
3、基本参数—-SHLWGY色拉油流量计
- 精度等级:5级,误差0.5%
- 介质温度:-20~+100℃.
- 环境温度:-20~+65℃.
- 供电电源:电压: 12V-24VDC, 电流:≤10mA
- 电池供电:6V/0.3mA,485通讯电流增加0.6mA
- 传输距离:传感器至显示仪表的距离可达1000m
- 基本参数:参考表一
- 流量传感器螺纹与法兰安装连接尺寸:参考表
表一
SHLWGY□ | □□ | □ | □ | □ | □ | 说 明 | |
类型 | SHLWGYN | 脉冲输出,无显示,24V DC供电 | |||||
SHLWGYAD | 4~20mA模拟量变送输出,无显示,24V DC供电 | ||||||
SHLWGYAN | 防爆脉冲输出,无显示,24V DC供电 | ||||||
SHLWGYB | 现场显示型, 电池供电,无输出 | ||||||
SHLWGYCD | 4~20mA模拟量变送输出,现场显示,24V DC供电 | ||||||
SHLWGYCN | 脉冲输出,现场显示,24V DC供电 | ||||||
SHLWGYD | RS485通讯、4~20mA模拟量、脉冲输出、高低流量报警输出、锂电池和24V双供电,多单位调整,带密度设定 | ||||||
公 | 1.1 | 内径1.1mm,流量范围2.1~90L/h | |||||
称 | 4 | 内径4mm,流量范围40~250L/h | |||||
通 | 6 | 内径6mm,流量范围100~600L/h | |||||
径 | 10 | 内径10mm,流量范围200~1200L/h | |||||
15 | 内径15mm,流量范围0.6~6m³/h | ||||||
20 | 内径20mm,流量范围0.8~8m³/h | ||||||
25 | 内径25mm,流量范围1~10m³/h | ||||||
32 | 内径32mm,流量范围1.5~15m³/h | ||||||
40 | 内径40mm,流量范围2~20m³/h | ||||||
50 | 内径50mm,流量范围4~40m³/h | ||||||
65 | 内径65mm,流量范围7~70m³/h | ||||||
80 | 内径80mm,流量范围10~100m³/h | ||||||
100 | 内径100mm,流量范围20~200m³/h | ||||||
公称通径 | 125 | 内径125mm,流量范围25~250m³/h | |||||
150 | 内径150mm,流量范围30~300m³/h | ||||||
200 | 内径200mm,流量范围30~300m³/h | ||||||
安装方式 | L | 螺纹安装G(适用DN1.1-DN50) | |||||
F | 法兰安装(适用DN15-DN200) | ||||||
K | 快速卡扣安装(适用DN15-DN50) | ||||||
高温 | G | -20℃-180℃ | |||||
特殊材质 | 6 | 特殊要求316L材质,默认是304材质 | |||||
防爆 | E | 防爆要求 |
流量计最大承受压力
表二
螺纹安装 | 法兰安装 | 卡扣安装 | 备注 | |
DN1.1 | 2.0Mpa | —- | —- | 更多压力要求联系我们定制 |
DN4-DN10 | 6.3 Mpa | —- | —- | |
DN15-DN50 | 6.3 Mpa | 1.6 Mpa | 1.6 Mpa | |
DN65-DN200 | —- | 1.6Mpa | 1.6Mpa |
4、 结构及安装尺寸—-SHLWGY色拉油流量计
4.1 整体结构
图(二) SHLWGYN-4~10L传感器结构及安装尺寸图
1.过滤器 2.前直管段 3.叶轮 4.前置放大器 5.壳体 6.后直管段
图(三) SHLWGYN—15~40传感器结构及安装尺寸图
1.壳体 2.前导向件 3.叶轮 3.后导向件 4.前置放大器
图(四) SHLWGYN—15~40传感器结构及安装尺寸图
1.前导向件 2.壳体 3.支架固定架 4.安装法兰 5.前置放大器 6.叶轮 7.轴承 8.叶轮旋转轴
4.2、传感器结构尺寸表
表三 单位mm
公称通径 | L | H | G | D | d | 孔数 | 快卡管外径 | |
SHLWGY-4 | 4 | 225 | 145 | G1/2 | — | — | — | — |
SHLWGY-6 | 6 | 225 | 145 | G1/2 | — | — | — | — |
SHLWGY-10 | 10 | 345 | 165 | G1/2 | — | — | — | — |
SHLWGY-15 | 15 | 75 | 173 | G1 | Ф65 | Ф14 | 4 | 22 |
SHLWGY-20 | 20 | 80 | 173 | G1 | Ф75 | Ф14 | 4 | 25 |
SHLWGY-25 | 25 | 100 | 173 | G1 1/4 | Ф85 | Ф14 | 4 | 32 |
SHLWGY-32 | 32 | 120 | 175 | G1 1/2 | Ф100 | Ф14 | 4 | 38 |
SHLWGY-40 | 40 | 140 | 178 | G2 | Ф110 | Ф18 | 4 | 51 |
SHLWGY-50 | 50 | 150 | 252 | G2 1/2 | Ф125 | Ф18 | 4 | 57 |
SHLWGY-65 | 65 | 170 | 278 | — | Ф145 | Ф18 | 4 | — |
SHLWGY-80 | 80 | 200 | 287 | — | Ф160 | Ф18 | 8 | — |
SHLWGY-100 | 100 | 220 | 322 | — | Ф180 | Ф18 | 8 | — |
SHLWGY-125 | 125 | 250 | 347 | — | Ф210 | Ф18 | 8 | — |
SHLWGY-150 | 150 | 300 | 367 | — | Ф250 | Ф22 | 8 | — |
SHLWGY-200 | 200 | 360 | 415 | — | Ф295 | Ф22 | 12 | — |
5、产品型号分类—-SHLWGY色拉油流量计
1)SHLWGYN型:无现场显示功能,仅将检测到的流量信号转变为脉冲信号远传输出。仪表价格低廉,集成度高,体积小巧,只需要将仪表标定好的系数置入上位机,便可很好的在上位机端实时显示管道流量,特别适合用于与二次仪表、PLC、DCS 等计算机控制系统配合使用。
2)SHLWGYA型:无现场显示功能,仅将检测到的流量信号通过精密电流芯片的计算转变为电流信号(4-20mA)或者高速脉冲远传输出。仪表价格低廉,集成度高,体积小巧,电流线性度良好,特别适用于与二次仪表、PLC、DCS 等计算机控制系统配合使用。
3) SHLWGYB型:采用先进的超低功耗 PIC 单片机为核心研制,是显示积算一体化的新型智能仪表。转换器具备多点系数修正功能,结构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、价格经济等特点。高清晰液晶显示器同时显示瞬时流量及累计流量。所有有效数据掉电后保持 10 年不丢失。
4)SHLWGYC型:采用先进的超低功耗 PIC 单片机为核心研制,是显示积算一体化的新型智能仪表。转换器具备多点系数修正功能,结构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、价格经济等特点。高清晰液晶显示器同时显示瞬时流量及累计流量。所有有效数据掉电后保持 10 年不丢失。
检测到的流量信号通过精密电流芯片的计算转变为电流信号(4-20mA)或者高速脉冲远传输出。仪表价格低廉,集成度高,体积小巧,电流线性度良好,特别适用于与二次仪表、PLC、DCS 等计算机控制系统配合使用。
4)SHLWGYD型:该类转换器采用先进的超低功耗德州仪器 MSP430 芯片为核心研制,是新型小体积智能仪表。采用点阵液晶显示,全英文显示, 功耗小。多种显示单位可选。多种电信号输出模式可选。还有基于RS485 接口的 MODBUS 协议通讯功能,可远程设置。能广泛的运用于各种场合,满足用户的不同需要。
6、安装注意事项—-SHLWGY色拉油流量计
1)管道必须完全充满液体。重要的是,在任何时候,保持管道内完全充满液体,否则流量显示会受到影响,可能会导致测量误差。
2)避免气泡。如果有气泡进入测量管,流量显示可能会受到影响, 可能会导致测量误差。
3)场所及要求
- 传感器应安装在便于维修,管道无振动、无强电磁干扰与热辐射影响的场所。
- 水平安装传感器要求管道不应有目测可察觉的倾斜(一般在 5°以内),垂直安装传感器管道垂直度偏差亦应小于 5°。在不能停流的场所,应装旁通管和可靠的截止阀(见上图),测量时要确保旁通管无泄漏。
- 在新铺设管道装传感器的位置先接入一段短管代替传感器,待“扫线”工作完毕,确认管道内清扫干净 后,再正式接入传感器。
- 若流体含杂质,则应在传感器上游侧装过滤器,管道内应定期清理排放沉淀杂质;若被测液体含有气体, 则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口要通向安全的场所。
- 传感器安装在室外时,应有避免直射阳光和防止雨淋的措施。
