涡轮流量计的几种连接方式

在工业上，每一种流量计的连接方式都不一定相同。根据客户的要求，即使同一种流量计，连接方式也不一定相同。

以下是涡轮流量计常用的的几种连接方式。

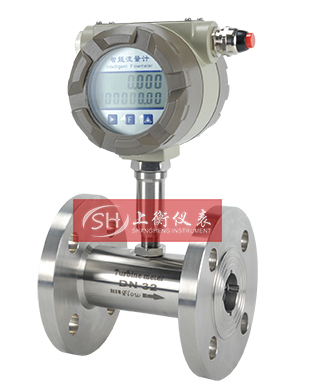

1、法兰连接：法兰连接是现场应用最广泛的一种连接方式，很多的液体涡轮流量计、金属管转子流量计、电磁流量计等等都有这种连接方式，只要把两端的法兰与管道上的法兰用螺栓固定好就可以了。

法兰连接结构是一个组合件，是由一对法兰，若干螺栓、螺母和一个垫片所组成。在实际应用中，由于联接件或被联接件的强度破坏所引起法兰密封失效是很少见的，较多的是因为密封不好而泄漏。故法兰联接的设计中主要解决的问题是防止介质泄漏。
法兰密封的原理是：法兰在螺栓预紧力的作用下，把处于密封面之间的垫片压紧。施加于单位面积上的压力（压紧应力）必须达到一定的数值才能使垫片变形而被压实，密封面上由机械加工形成的微隙被填满，形成初始密封条件。所需的这个压紧应力叫垫片密封比压力，以y表示，单位为MPa。密封比压力主要决定于垫片材质。显然，当垫片材质确定后，垫片越宽，为保证应有的比压力，垫片所需的预紧力就越大，从而螺栓和法兰的尺寸也要求越大，所以法兰联接中垫片不应过宽，更不应该把整个法兰面都铺满垫片。当设备或管道在工作状态时，介质内压形成的轴向力使螺栓被拉伸，法兰密封面沿着彼此分离的方向移动，降低了密封面与垫片之间的压紧应力。如果垫片具有足够的回弹能力，使压缩变形的回复能补偿螺栓和密封面的变形，而使预紧密封比压值至少降到不小于某一值(这个比压值称为工作密封比压)，则法兰密封面之间能够保持良好的密封状态。反之，垫片的回弹力不足，预紧密封比压下降到工作密封比压以下，甚至密封处重新出现缝隙，则此密封失效。因此，为了实现法兰联接处的密封，必须使密封组合件各部分的变形与操作条件下的密封条件相适应，即使密封元件在操作压力作用下，仍然保持一定的残余压紧力。为此，螺栓和法兰都必须具有足够大的强度和刚度，使螺栓在内压形成的轴向力作用下不发生过大的变形。

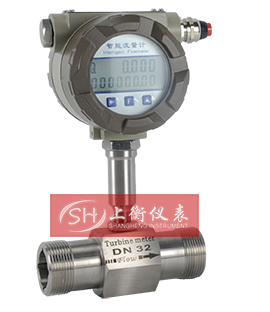

2、螺纹连接：也有一些流量计选用的是螺纹衔接，通常在医疗、食品职业中会运用这种连接办法。螺纹连接是一种广泛使用的可拆卸的固定连接，具有结构简单、连接可靠、装拆方便等优点。

3、夹装连接：这种连接办法对比先进，一些自身没有法兰的流量计选用的是这种连接，能够用螺栓夹持在管道基地两边之间，这种连接办法相对简单。涡街流量计有很多都是采用这种连接方式的

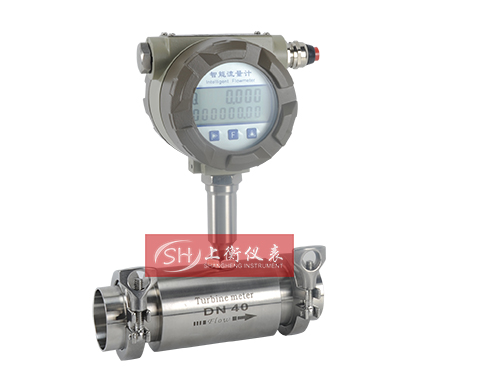

4、卡箍连接：目前一些小口径、工作压力低的管道选用的即是这种连接，由于卡箍连接操作简单，所需要的操作空间变小，当管道需要维修和更换时，只需松开两片卡箍即可任意更换、转动、修改一段管路。不需破坏周围墙体，减少了维修时间和维修费用。

  流量计最大承受压力 ,安装方式和管道口径不同，其所能承受的压力值也不同，具体请见如下表格：

江苏上衡仪表为各位提供以上三种连接方式的SHLWGY系列涡轮流量计，请各位根据各自的实际情况选择合适的连接方式，以便更好的使用。
