一、自来水流量计概述
自来水流量传感器(以下简称传感器)基于力矩平衡原理,属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、重复性好、反应灵敏,安装维护使用方便等特点,广泛用于石油、化工、冶金、供水、造纸等行业,是流量计量和节能的理想仪表。
传感器与显示仪表配套使用,适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等。选用本产品的防爆型式(ExmIICT6),可在有爆炸危险的环境中使用。
传感器适用于在工作温度下粘度小于150mPa.s的介质,对于粘度大于150mPa.s的液体,要对传感器进行实液标定后使用。
二、自来水流量计基本参数和性能
- 精度等级:0.5级,误差0.5%
- 介质温度:-20~+100℃.
- 环境温度:-20~+65℃.
- 供电电源:电压: 12V-24VDC, 电流:≤10mA
- 电池供电:3.6V/0.3mA,485通讯电流增加0.6mA
- 传输距离:传感器至显示仪表的距离可达1000m

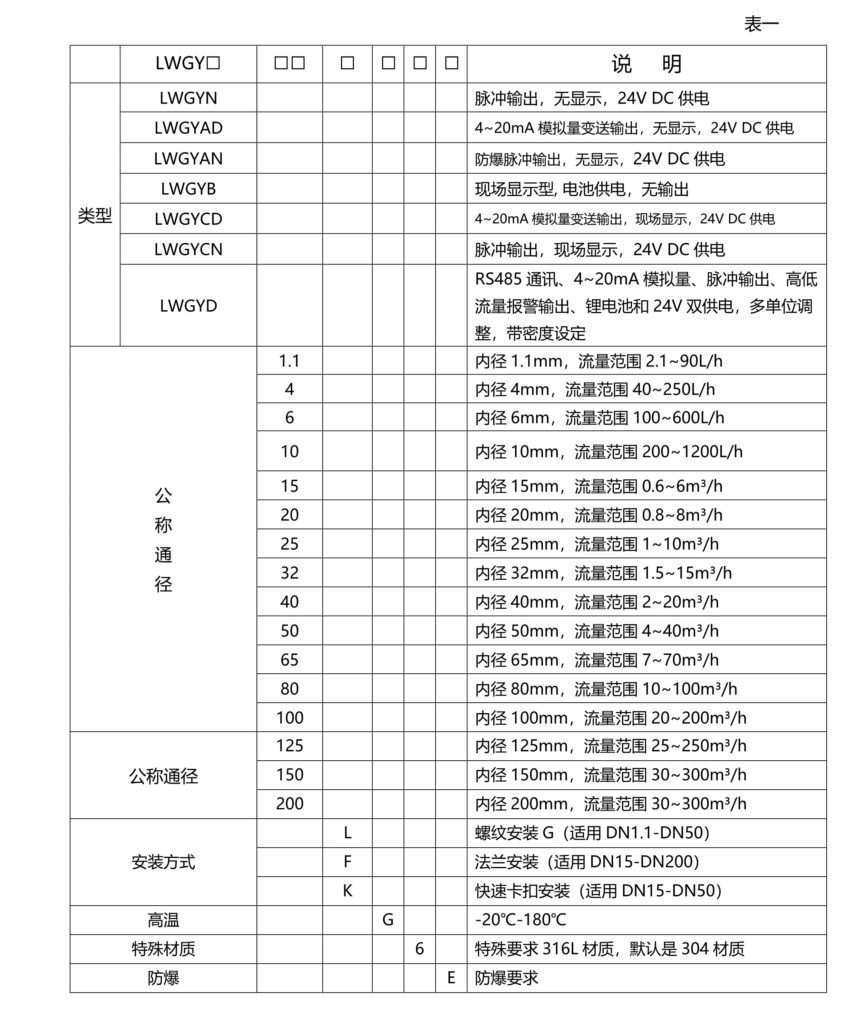

- 基本参数:参考表一
- 流量传感器螺纹与法兰安装连接尺寸:参考表
流量计最大承受压力 表二
螺纹安装 | 法兰安装 | 卡扣安装 | |
DN1.1 | 2.0Mpa | —- | —- |
DN4-DN10 | 6.3 Mpa | —- | —- |
DN15-DN50 | 6.3 Mpa | 1.6 Mpa | 1.6 Mpa |
DN65-DN200 | —- | 1.6Mpa | 1.6Mpa |
三、运输与储藏
传感器应装入坚固的木箱或纸箱内,不允许在箱内自由窜动,在搬运时小心轻放,不允许野蛮装卸。
存放地点应符合以下条件:
a.防雨防潮。
b.不受机械震动或冲击。
c.温度范围-20℃~+65℃。
d.相对湿度不大于80%.
e.环境中不含腐蚀性气体。
自来水流量计使用一定要规范,才能达到更精准更有效的测量自来水流量,把控自来水用度。
