孔板流量计是天然气计量中应用很早、很成熟的方案。它依靠节流产生差压，再由差压变送器、压力温度传感器和流量计算机计算流量。由于天然气可压缩、组分有变化，孔板测天然气不能只选一块孔板，而要按一套计量系统来配置。
一、孔板测天然气的基本原理
天然气流经孔板时，流束收缩，流速增加，孔板前后形成差压。差压大小与流量、孔板开孔直径、管道内径、气体密度和流出系数等因素有关。流量计算机根据差压、压力和温度，再结合天然气组分或密度进行换算。
天然气与一般液体不同，流量计算通常要考虑可膨胀性系数和压缩因子。管道压力越高、组分变化越大，压缩因子对结果的影响越不能忽略。
二、孔板系统的组成
一套天然气孔板计量系统通常包括：

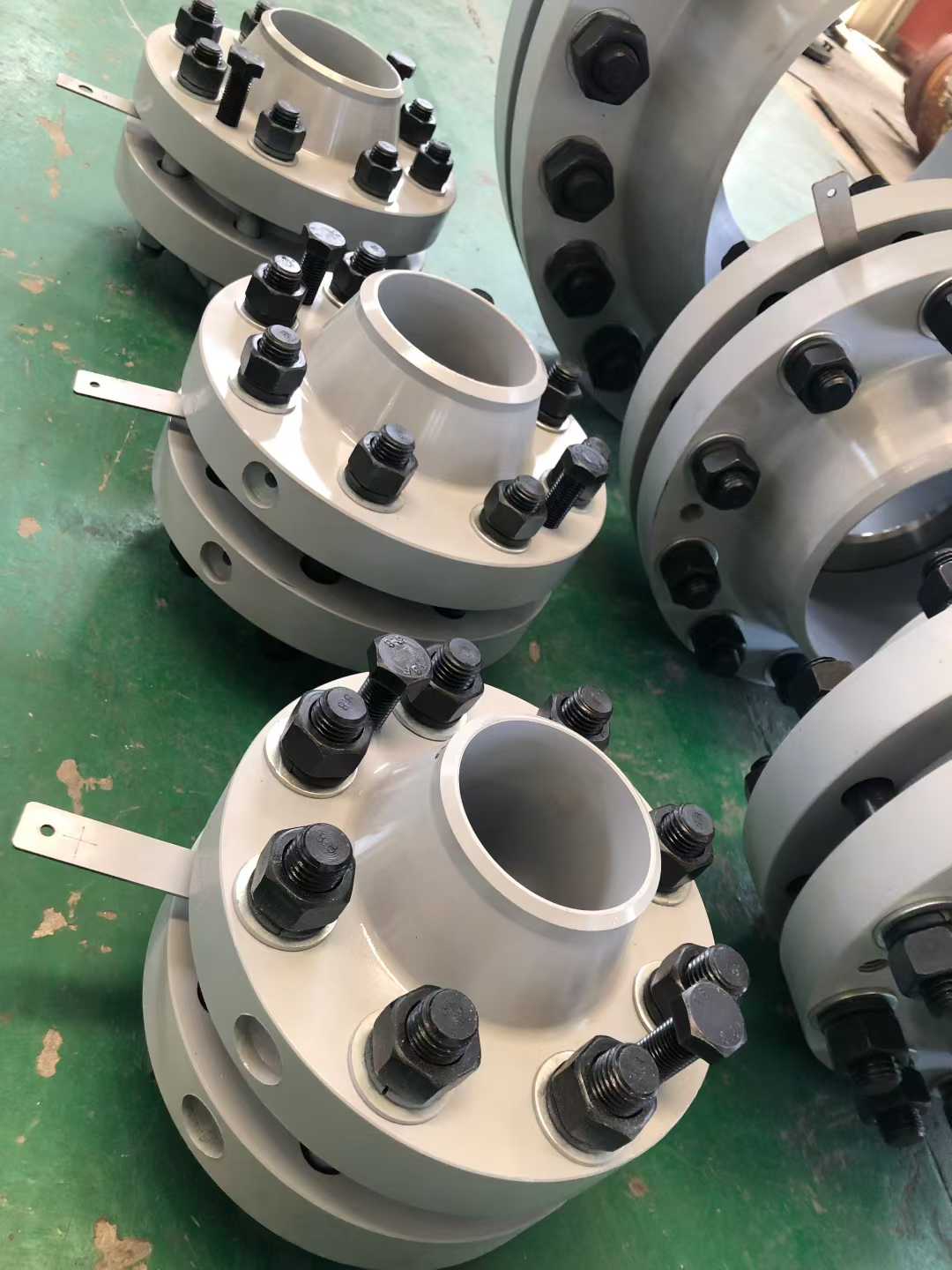

- 孔板节流装置：孔板、法兰、取压装置和前后直管段；
- 差压变送器：测量孔板前后差压；
- 压力变送器：测量工作压力；
- 温度传感器：测量天然气温度；
- 三阀组或五阀组：用于投运、隔离和排污；
- 流量计算机或积算仪：完成温压补偿、压缩因子和流量计算；
- 信号和通讯：4-20mA、HART、RS485/Modbus或接DCS系统。
只买孔板和差压变送器，却没有合适的计算书或流量计算机，通常不能形成完整的贸易计量系统。
三、天然气计量为什么必须做温压补偿
孔板测量的差压对应的是工作状态下的流量。天然气体积会随压力和温度变化，必须换算到双方约定的标准状态或能量计量条件。压力、温度、组分、压缩因子和标准状态定义都要在计算中统一。
如果天然气组分变化大、掺氢或混入其他气体，仅使用一个固定密度或固定压缩因子会带来系统偏差。此时应定期更新组分数据，或采用在线组分分析。
四、选型要提供哪些参数
- 天然气组分、相对密度、热值和标准状态；
- 最大、常用、最小流量及单位；
- 工作压力和温度范围；
- 管道口径、材质、壁厚和压力等级；
- 允许压损和前后直管段条件；
- 精度等级、计量用途和检定要求；
- 防爆等级、输出信号和远传方式。
厂家会根据这些参数确定孔径比β值、差压量程、管道尺寸和仪表配置，并出具计算书。
五、孔板测天然气的优点
孔板结构简单、没有可动部件，适用口径和压力范围广；标准和计算体系成熟，便于检定和资料追溯；在高温、高压和大口径天然气管道中应用经验丰富；孔板本体和取压部件可以采用适合天然气工况的材质。
对于流量相对稳定、允许一定永久压损、重视成熟性和长期可靠性的项目，孔板仍然很有竞争力。
六、需要注意的限制
孔板的永久压损相对较大，低压或对末端压力敏感的管线要认真核算。量程比通常不如涡轮和超声波宽，低负荷时差压信号可能较小。
天然气中含液、含尘或可能形成水合物时，取压管和阀组可能堵塞或产生错误差压。应做好分离、过滤、保温和排污，保证取压系统通畅。安装时还要满足直管段要求，孔板方向、垫片和取压口不能装错。
七、投运和维护要点
投运前确认孔板计算书、孔径、差压量程和流量计算机参数一致；检查孔板锐边朝向、取压口、阀组和导压管连接；按先开平衡阀、再开正负压阀、最后关平衡阀的顺序投运。
日常维护重点关注差压零点、取压管堵塞、冷凝液、接头泄漏和参数变化。用于贸易结算的孔板或影响计量性能的部件，检修或更换后应按要求重新检定或校准。
结语
孔板流量计测天然气，关键不是只选一块孔板，而是把孔板、差压变送器、温压补偿、压缩因子计算和安装条件作为一套系统设计。江苏上衡仪表可按天然气工况提供孔板计量方案、差压变送器、温压传感器和流量计算机配套：0517-86881972 / 19952347817。
孔板流量计测天然气常见问题解答（FAQ）
孔板流量计能测天然气吗？
可以。孔板差压式是天然气计量常用方案，但需要配套差压变送器、温压传感器和流量计算机，并按天然气工况计算。
孔板测天然气为什么要用压缩因子？
天然气可压缩，压力和组分变化会影响实际密度和体积换算，压缩因子用于把工况流量修正到约定状态。
孔板测天然气需要温压补偿吗？
需要。压力、温度和组分会影响天然气密度及标准状态换算，贸易或核算计量应按约定进行修正计算。
孔板和涡轮测天然气怎么选？
大口径、高压、允许一定压损、重视成熟计算可选孔板；洁净干燥、量程宽、希望压损较小时可比较涡轮。
孔板测天然气的压损大吗？
孔板存在永久压损，具体与孔径比、差压和流量有关，低压或末端压力敏感的管线要按实际工况核算。
天然气中含液含尘会有什么影响？
可能堵塞取压管和阀组，造成差压异常，还可能形成水合物。应做好过滤、分离、保温和排污。
孔板系统需要哪些配套？
孔板节流装置、差压变送器、压力温度传感器、阀组、导压管和流量计算机等。
江苏上衡能出天然气孔板计算书吗？
可以。江苏上衡仪表可按天然气组分、流量、温压和管径出孔板计算书，并配套整套计量系统：0517-86881972 / 19952347817。
