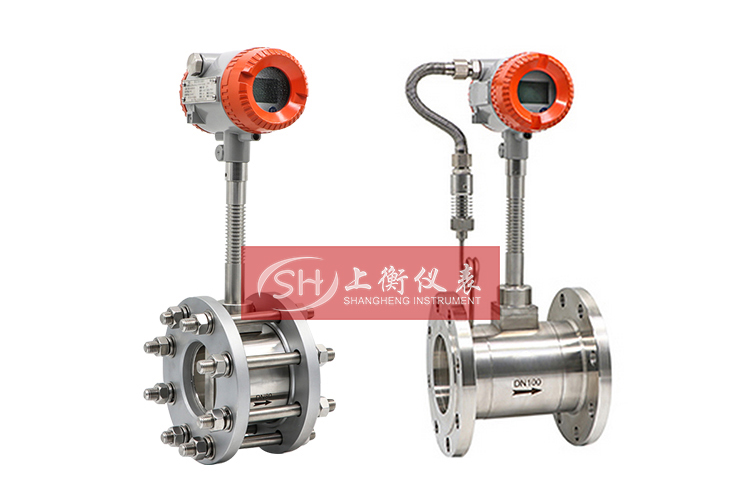

涡街流量计是在流体中安放一根非流线型游涡发生体,流体在发生体两侧交替地分离释放出两串规则地交错排列的游涡的仪表。孔板节流装置由于结构简单,造价低、可靠等优点,它几乎适用于所有介质测量,而与之配套的差压变送器发展迅速,使其本身具有的不足得以弥补。本文就我多年的工作经验总结出涡街流量计和孔板流量计的区别。

涡街流量计与孔板流量计目前的技术水平涡街流量主的基本结构由涡街发生体、检测元件、信号处理放大电路组成,目前对于涡街发生体的研究已达到相当完善的程度,以三角型发生体为最佳型体,检测元件有热敏电阻、应变片、压电晶体、差动电容、超声波等。信号处理部分有许多已微机化。日前,孔板流量计的技术发展水平仍以确定的经验公式为基础,1980年国际标准化组织将R54与R781两个标准合并成标准SO5167(1980)。
二、工作原理
涡街流量计是应用流体振荡原理来测量流量的,流体在管道中经过涡街流量变送器时,在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡,旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关,可用下式表示:
f=Stv/d
式中:f为旋涡的释放频率,Hz;v为流过旋涡发生体的流体平均速度,m/s;d为旋涡发生体特征宽度,m;St为斯特罗哈数,无量纲,它的数值范围为0.14-0.27。
St是雷诺数的函数,St=f(l/Re)。
当雷诺数Re在102~105范围内,St值约为0.2,因此,在测量中,要尽量满足流体的雷诺数在102~105,旋涡频率f=0.2v/d。
由此可知,通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度v,再由式q=vA可以求出流量q,其中A为流体流过旋涡发生体的截面积。
这些交替变化的漩涡就形成以系列交替变化的负压力,改压力的作用在检测探头上,变产生一系列的交变电信号,经过前置放大器转换、整形、放大处理后,输出与漩涡同步成正比的脉冲额频率信号或标准信号。
孔板流量计是充满管道的流体,当他们流经管道内的节流装置时,流速将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件后便产生了压力降,即压差,介质流动的流量越大,在节流件后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体的大小。这种测量方法是以能量守恒定律和流动连续性定律为基准的。
涡街流量计按频率检出方式可分为:应力式、应变式、电容式、热敏式、震动体式、光电式及超声式等。
本文摘自:赵国鑫(抚顺厂电力检修公司计控工段,辽宁 抚顺 113001)
