流量定量控制系统的使用
流量计生产厂家为您详细解释流量定量控制系统的使用
流量定量控制系统与各类流量传感器、变送器配合,实现定量灌装、配料控制。主要技术特点适用于电流、脉冲输出的流量传感器3点开关址输入,用于启动,恢复,以及每次累积值清零3点控制输出,用于大阀、小阀分级控制和瞬时流量下限报警变送输出可将瞬时流量值以标准电流、电压形式输出,供其它设备使用。流量定量控制系统主要根据流量计反馈给流量定量控制的脉冲流量信号,当流量累计流量达到设定的数值定量值,定量控制仪会给电磁阀门或泵一个开关信号,已达到对阙门、泵的启动和关闭控制。实现 对加料的自动和手动控制。
目前很多企业都会用到或者是都要改进的项日之一,特别是一些现在仍采用人工操作罐装打料,同时 也不想投入太多成本,就想提高工作效率的企业建议采用本系统。该系统精度高,操作简单,可现场校准。
一、系统组成
1、流量定量控制: 这是控制的基础,直接影响控制的效果,因此基本耍求是测量度越高越好,有信号轴。 出功能。同时流量计种类较多,还要根据测量介质、管道口径、流量范围等参数进行选型,选择合适的流量计。
2、流量定量控制:可现场测量介质的温度,由定量控制仪根据温度变化而引起的误差自动补偿(可选)。
3、控制箱:内部控制线路及组件、外部控制按钮和指示灯等(可选)。
4、断流设备:可以是管道已有的动力设备,如泵;也可以是后装上去的电磁阀等。
二、控制过程
定量控制仪在接收了流量计的流量信号后,在其内部完成流放的累计,同时在控制仪内部设定好所需要的定量控制值,当定量控制仪显示的累计数值达到所设定的定量控制值时,定量控制仪输出开关量信号。此时利用该开关信号通过配接继电器或接触器来控制安装在管道上的断流设备,从而达到定量控制的效果。
三、产品特点
1、控制箱内的控制线路及组件是根据客户所需要的流量计和设备量身定制的,信号线连接简单,到现场后一般无蒂调整。

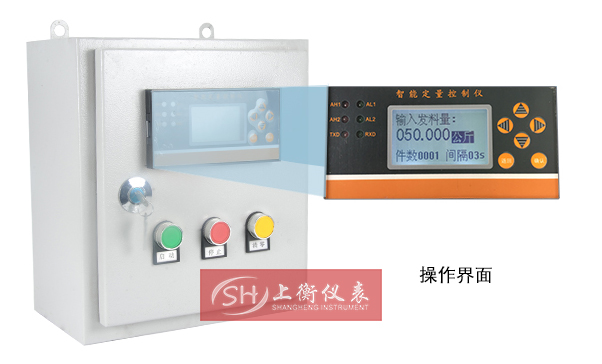

2、控制箱面板设有“启动”、“停止”等按键,并有“状态指示灯”显示,因此显示直观,操作简单、方便、易学。
3、每次定量控制值可以根据要任意更改,只在定量控制仪内操作完成。
4、定地控制仪显示参数包括本次累积、总累积、瞬时流量、时间、流量计输入信号值等。
5、设有大小阀控制,分别控制大流量和小流量,达到精确的定址控制。
6、设有打料查询功能,可查询总打料次、每次打料时间、每次打料量等。
流量定量控制收用途特点及原理
一、用途及特点
流量定量控制仪是采用先进的单片微机技术开发出的新型流量测量控制仪表。流量定量控制仪具有体积小、重量轻、操作简单,显示读数直观,清晰、可靠性高等优点,与涡轮、涡街等脉冲输出的流量传感器及电磁阀配套组成流量控制系统,适用丁石油、化工、医药贪品等行业的流量定量控制。流量定量控制仪具有8 位数码管和 51 线光柱实时显示当前批量的进度,直观明了。流量定量控制仪具有良好的人机界面,修改设定值及控制操作方便简单。流量定量控制内置大容量触点的继电器,并有断电保护装置,有高可靠性和长寿命。
二、工作原理
根据脉冲输出的流量传感器计算公式Q=N/K
式中Q—-累积流量(单位:升)
N—-流量信号脉冲数(次)
K—-仪表常数(次/升)
将仪表常数置入控制仪内,控制仪根据设定值白动计算出其对应的脉冲数,流量定量控制仪启动时改变内置的继电器状态,使得控制阀开启,控制仪对来白流量传感器的信号进行计数,到达设定量时恢复继电器的原始状态,控制阀将关闭,从而实现对管道内流量的定量控制。
三、技术参数
1、测量介质由流量传感器觉决定
2、输入信号 140012,方波低电平<15 高电平>45V
3、定量范围 0.1999999
4、可置入仪表常数最大值 99999 次升
5、为传感器提供 12DV,50mA 电源
6、环境条件 0 ℃ —45℃,相对湿度小于 85%
7、电源 220V(187-242)AC50Hz
8、8位 LED 显示累积总量值光柱显示批量进度
9、对累积总量、仪表常数及前次定封值进行掉电保护,保护时间大于10年
