现场师傅最常问的一句话就是：”变送器显示差压是20kPa，流量到底是多少？”孔板流量计测的是差压，但我们要的是流量，中间隔着一条”平方根换算”。这篇把读数方法、换算公式和常见错误一次讲清楚。
一、孔板流量计测的到底是什么

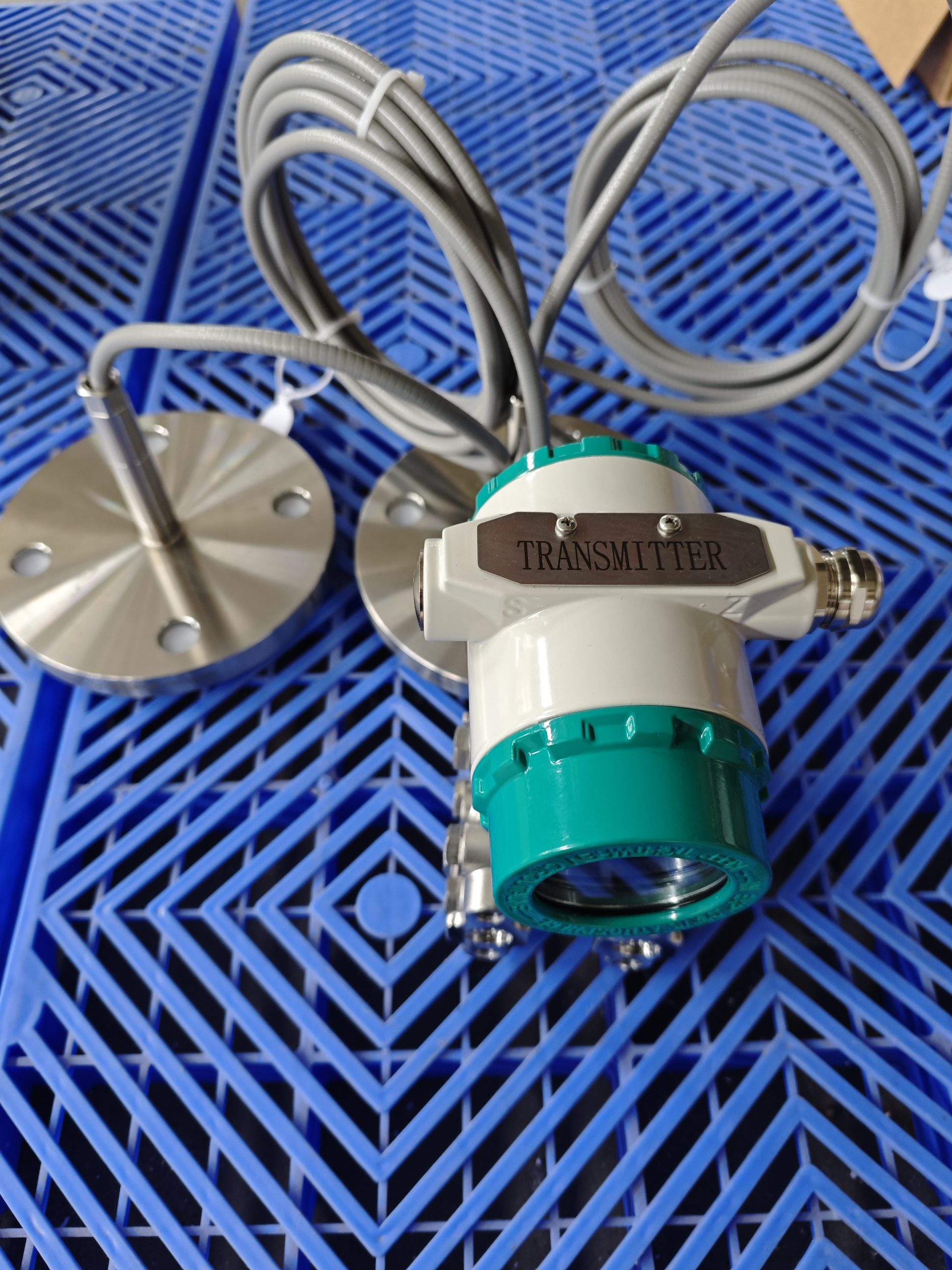

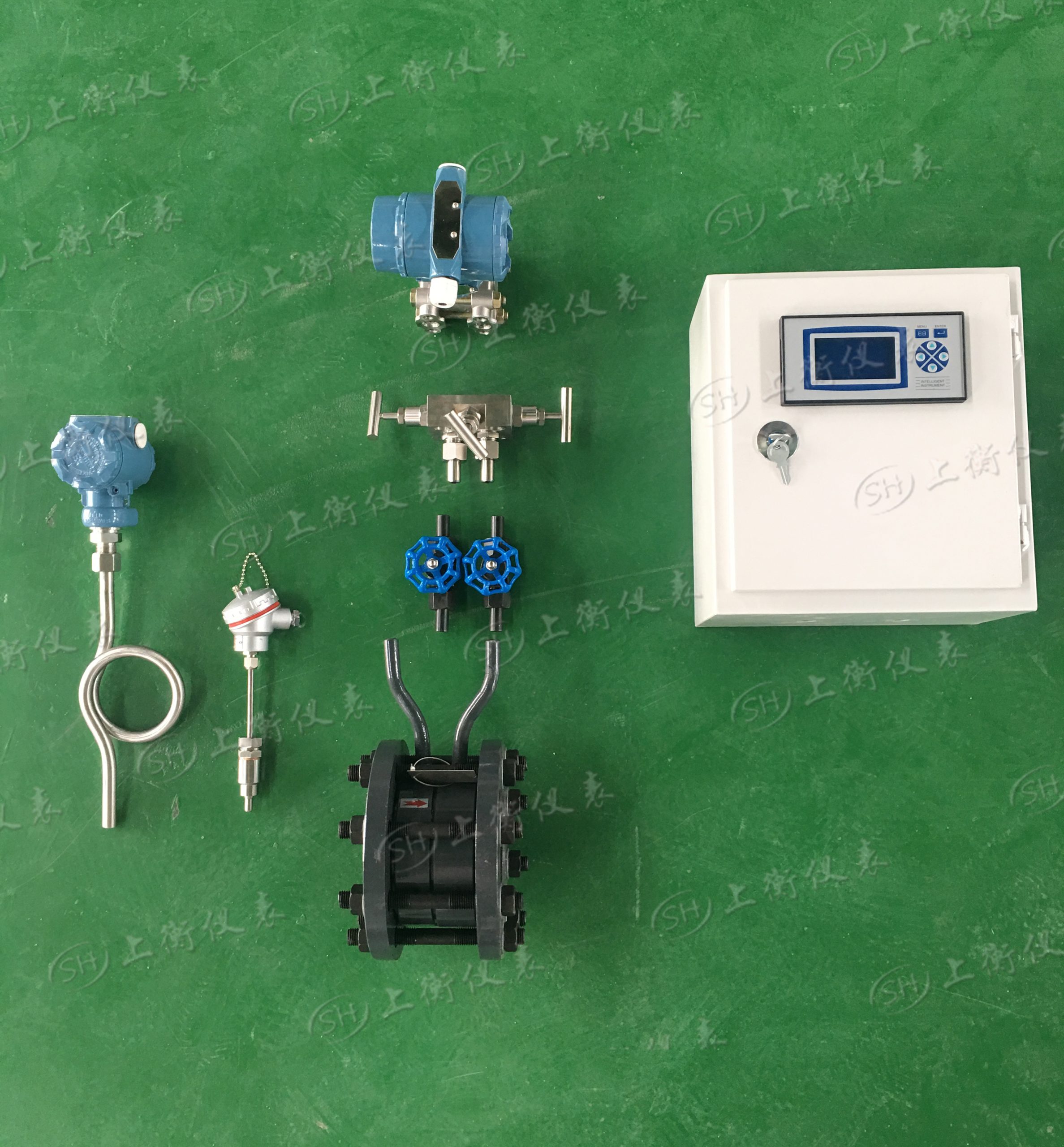

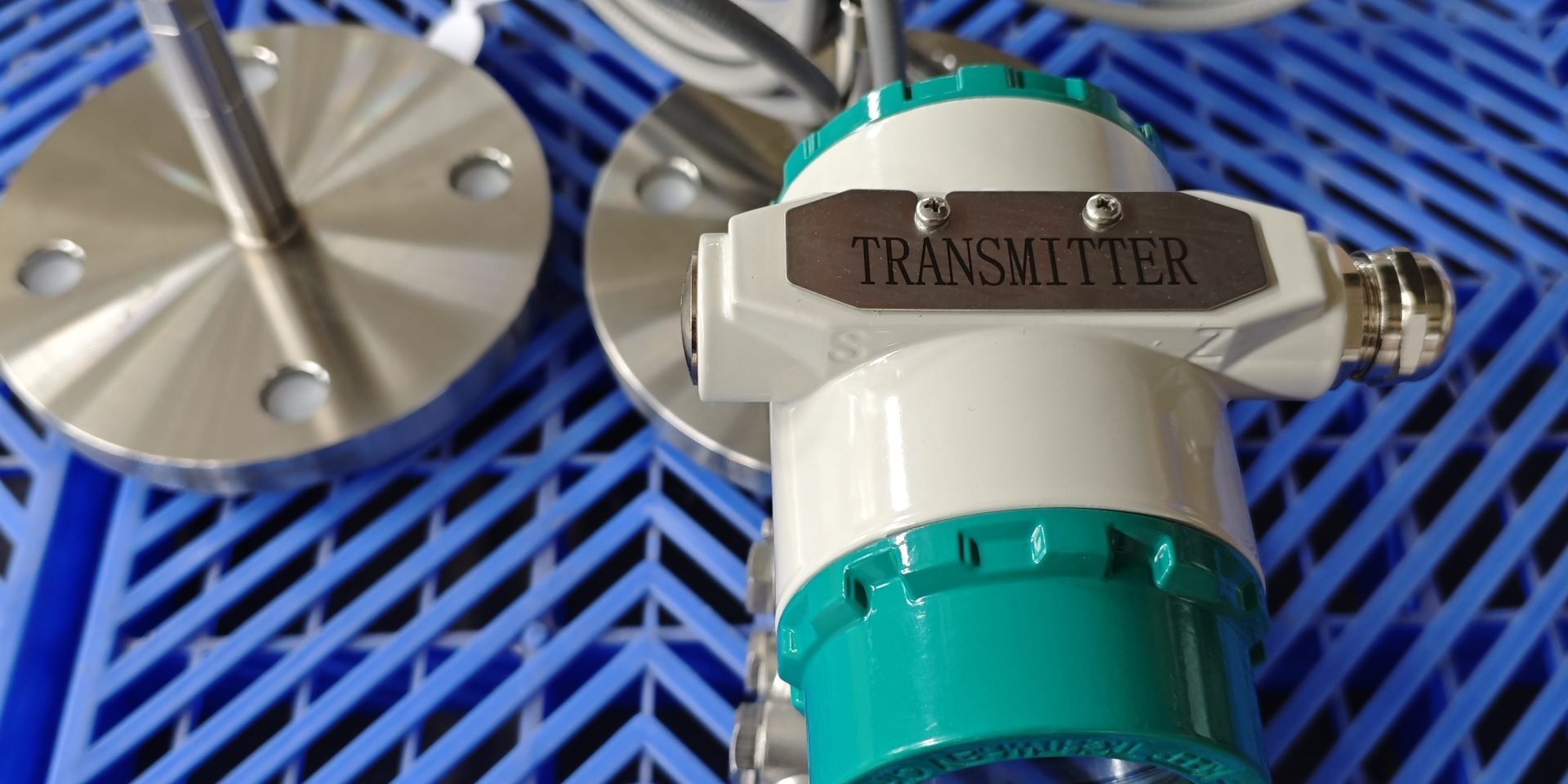

孔板流量计的本质是差压式流量计：流体通过孔板节流件产生差压ΔP，差压变送器把这个差压转成电信号，再由积算仪/变送器换算成流量。所以现场看到的数据分两种：
- 差压值（ΔP）：单位 kPa 或 Pa，是原始测量值；
- 流量值（Q）：单位 m³/h、t/h、kg/h 等，是换算后的结果。
如果变送器/积算仪没有开方，你看到的可能只是”差压百分数”，需要自己换算。
二、差压与流量的换算关系：平方根关系
孔板流量计的流量与差压的平方根成正比：
Q = K × √ΔP
其中 K 为流量系数（由计算书给出）。这个公式有两个重要推论：
- 差压翻 4 倍，流量才翻 2 倍（√4=2）；
- 小流量时差压信号很弱，这就是孔板小流量精度差的原因。
举例换算：假设设计工况下差压 40kPa 对应满量程流量 100m³/h，则：
- 差压 10kPa → 流量 = 100 × √(10/40) = 100 × 0.5 = 50m³/h；
- 差压 20kPa → 流量 = 100 × √(20/40) ≈ 70.7m³/h；
- 差压 40kPa → 流量 = 100m³/h（满量程）。
三、实际流量换算公式（含温压补偿）
测气体和蒸汽时，实际工况密度会变，必须做温压补偿：
实际流量 = 刻度流量 × √(ρ实际 / ρ设计)
也就是先按差压算出刻度流量，再乘以密度比的平方根。蒸汽和气体不补偿时，温度压力一变，误差可能超过10%。
四、为什么孔板流量计要”开方”
差压与流量是平方关系，所以变送器或积算仪里必须做开方运算（√ΔP），才能得到线性流量信号。常见错误就是没开方：流量显示明显偏大、小流量段尤其离谱。判断方法：把差压降到1/4，如果流量显示变成一半，说明开方正常。
五、常见读数和换算错误
- 没开方：流量显示偏大，小流量段尤其明显；
- 单位搞错：kPa 和 Pa 差1000倍，m³/h 和 t/h 要乘密度；
- 没做温压补偿：测气体蒸汽时密度变了流量全错；
- 量程设错：变送器量程与计算书不一致，满量程就错；
- 差压超量程：差压超过变送器上限，输出饱和，读数失真。
六、读数异常怎么排查
- 差压显示为0：导压管堵、平衡阀没关、变送器故障；
- 差压显示固定不变：取压口堵、孔板装反；
- 流量跳动大：导压管积液（气体）、蒸汽冷凝罐液位不稳；
- 读数整体偏大/偏小：先查开方和量程，再查补偿和计算书。
结语
孔板流量计读数不复杂，核心就一句：流量 = 系数 × √差压，测气体蒸汽记得加温压补偿。把开方、单位、补偿这三件事弄对，读数基本不会错。需要差压-流量换算表或计算书核对，可联系江苏上衡仪表：0517-86881972 / 19952347817。
孔板流量计读数与差压换算常见问题解答（FAQ）
孔板流量计怎么读数？
孔板流量计测的是差压，变送器/积算仪会把差压按平方根关系换算成流量。现场要看两种值：差压值（kPa）和流量值（m³/h、t/h等），注意确认积算仪是否做了开方。
差压和流量是什么关系？
流量与差压的平方根成正比，即 Q = K × √ΔP。差压翻4倍，流量才翻2倍。例如差压从40kPa降到10kPa，流量从100m³/h降到50m³/h。
变送器显示差压怎么换算成流量？
用公式 Q = 满量程流量 × √(当前差压/满量程差压)。例如满量程差压40kPa对应100m³/h，当前差压20kPa时，流量=100×√(20/40)≈70.7m³/h。
为什么孔板流量计要开方？
因为流量与差压是平方根关系，必须做开方运算才能得到线性流量信号。没开方时流量显示偏大、小流量段尤其离谱。判断方法：差压降到1/4，流量显示变一半说明开方正常。
孔板流量计单位怎么换算？
注意 kPa 与 Pa 差1000倍；m³/h 与 t/h 之间要乘介质密度；气体标况流量和工况流量也要区分。单位搞错是现场最常见的读数错误之一。
测蒸汽/气体为什么要温压补偿？
气体和蒸汽密度随温度压力变化，实际流量=刻度流量×√(ρ实际/ρ设计)。不补偿时，温度压力波动会让计量误差超过10%，所以必须做温压补偿。
流量读数偏高/偏低怎么排查？
先查开方和量程设置是否与计算书一致，再查温压补偿是否开启，最后检查导压管是否堵塞、泄漏、冷凝罐液位是否正常、孔板是否磨损结垢。
江苏上衡能帮忙做差压流量换算吗？
可以。江苏上衡仪表可提供差压-流量换算表、计算书核对和现场读数指导，欢迎拨打 0517-86881972 / 19952347817 咨询。
