选孔板流量计，最怕”看着型号差不多就下单”。同样一根DN100管道，介质、温度、压力、流量范围不同，差压量程和开孔直径可能差好几倍。装上去才发现测不准、量程不对，返工成本很高。这篇文章把孔板流量计选型计算讲清楚：需要哪些参数、按什么步骤算、常见坑在哪。
一、选型前先确定6项工况参数
不管找谁选型，下面这6项参数必须提供，缺一项都可能选错：
| 参数 | 说明 | 举例 |
|---|---|---|
| 介质及物性 | 气体/液体/蒸汽，密度、粘度、压缩系数 | 饱和蒸汽，0.6MPa |
| 公称通径DN | 管道内径和壁厚（决定开孔直径计算基准） | DN100，Φ108×4 |
| 流量范围 | 最大流量、常用流量、最小流量 | 最大2000kg/h |
| 工作温度 | 决定密度修正和材质选择 | 180℃ |
| 工作压力 | 表压或绝压，气体还需压力等级 | 0.6MPa |
| 允许压力损失 | 现场能承受的最大压损，决定β取值 | ≤20kPa |
管径一定是实际内径，不是仅仅报个DN了事；壁厚不同，内径不同，计算结果就不同。
二、孔板流量计选型计算的5个步骤
| 步骤 | 做什么 | 说明 |
|---|---|---|
| 第1步 | 收集工况参数 | 按上表6项逐项确认 |
| 第2步 | 初步确定差压量程ΔP | 常用上限：液体15~50kPa，气体/蒸汽5~25kPa（供参考） |
| 第3步 | 确定孔径比β与开孔直径d | β=d/D，一般取0.3~0.7，迭代计算 |
| 第4步 | 复核压力损失与直管段 | 压损≈(1-β²)的差压占比，直管段前10D后5D |
| 第5步 | 配套变送器与温压补偿 | 变送器量程覆盖最大差压并留裕量 |
计算过程通常要迭代：先假定β值 → 算出差压 → 校验压损和精度 → 不合适再调整β。专业选型会按GB/T 2624（ISO 5167）出计算书，手工算容易出错。
三、必须记住的3个公式
- 流量与差压的平方根关系：Q = K·√ΔP。差压翻4倍，流量才翻2倍，这就是孔板小流量精度差的原因；
- β值决定差压与压损：β越小（孔开得越小），差压越大、压损越大、小流量灵敏度越高；β太大则差压信号弱、精度差；
- 温压补偿公式：实际流量 = 刻度流量 × √(ρ实际/ρ设计)。气体和蒸汽密度随温度压力变化，不补偿误差可能超过10%。

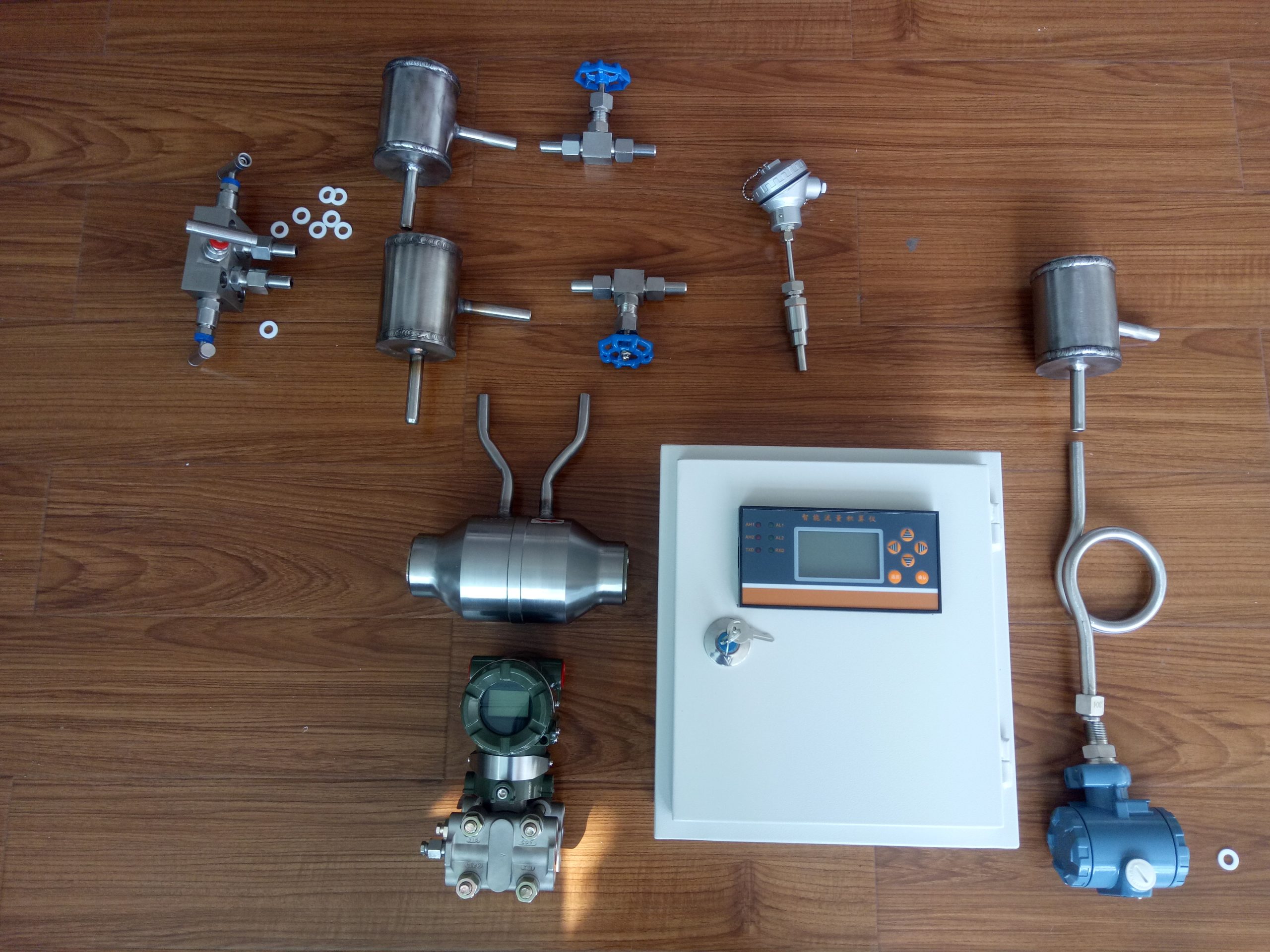

四、差压量程与变送器选型要点
- 孔板量程比一般只有3:1～4:1，最小流量不能低于量程比下限，否则精度明显下降；
- 差压变送器量程应覆盖最大差压，建议再留20%左右裕量；
- 气体/蒸汽必须配套温度压力补偿；液体要注意防止气液两相，变送器位置应低于取压口。
五、常见选型计算错误
- 管径用错：报DN却没用实际内径，开孔直径全错；
- β取值太大：超过0.7，差压信号弱、精度差；
- 没复核压损：现场能耗超标才发现；
- 密度用错：用了标况密度而不是实际工况密度；
- 最小流量没核对：实际最小流量低于量程比下限，小流量段完全不准。
六、算不准怎么办
孔板流量计属于”干标定”仪表，计算书就是它的”出厂精度凭证”。自己没把握时，最好让厂家按工况出计算书。江苏上衡仪表提供免费选型计算服务，按GB/T 2624（ISO 5167）出计算书并推荐配套差压变送器，可拨打 0517-86881972 / 19952347817 或提供工况参数在线询价。
结语
孔板流量计选型计算没有想象中难，核心就是把工况参数报准、把差压量程和开孔直径算对。参数齐全、计算书规范，装上去才能长期稳定计量。
孔板流量计选型计算常见问题解答（FAQ）
孔板流量计选型要提供哪些参数？
主要提供6项：介质及物性（气体/液体/蒸汽，密度、粘度）、公称通径DN与实际管径壁厚、流量范围（最大/常用/最小）、工作温度、工作压力、允许压力损失。参数报得越全，选型越准。
孔板流量计的差压量程怎么确定？
差压量程需要结合介质和流量范围反复试算。常用参考上限：液体15~50kPa，气体/蒸汽5~25kPa。确定后差压变送器量程应覆盖最大差压并留20%左右裕量。
孔板流量计开孔直径怎么算？
开孔直径d由孔径比β决定，β=d/D，一般取0.3~0.7。先假定β值，按GB/T 2624（ISO 5167）公式迭代计算差压，再校验压损和精度，反复调整到满足要求。
β值（孔径比）一般取多少？
标准孔板β值一般取0.3~0.7。β越小差压越大、压损越大、小流量灵敏度越高；β太大（超过0.7）差压信号弱、精度差。具体取值要按工况计算。
孔板流量计量程比是多少？最小流量能测多少？
孔板流量计量程比一般只有3:1～4:1，最小可测流量约为最大流量的1/4～1/3。低于量程比下限时精度明显下降，流量波动大的场合建议改用涡街或质量流量计。
孔板流量计选型需要做计算书吗？
需要。孔板是”干标定”仪表，按GB/T 2624（ISO 5167）设计的计算书就是精度凭证，包含开孔直径、差压量程、压损等关键数据。正规厂家都应提供计算书。
孔板流量计测蒸汽/气体为什么必须温压补偿？
气体和蒸汽密度随温度压力变化，实际流量=刻度流量×√(ρ实际/ρ设计)。不补偿时，温度压力波动会让计量误差超过10%。所以测气体/蒸汽必须配温度和压力补偿。
