“孔板流量计规格型号怎么看？””DN100角接取压是什么意思？”这是客户询价时问得最多的问题。孔板流量计虽然结构简单，但规格参数不少：口径、取压方式、法兰标准、压力等级、材质，每一项都影响价格和适用工况。这篇把规格型号讲透，让你询价选型不再懵。
一、先读懂型号：以SHJLKB系列为例
以江苏上衡 SHJLKB 系列标准孔板流量计为例，型号一般由”品牌-系列-规格”组成：
- SH：江苏上衡仪表品牌代号；
- JLKB：节流孔板（孔板流量计）系列代号；
- 50～350：适用公称通径范围，如DN50～DN350。
不同厂家的型号编码规则不一样，不能只看型号下单，最终规格以铭牌和计算书为准。询价时把口径、取压方式、法兰标准、材质报全，厂家才能给准价。
二、公称通径规格
| 规格段 | 常见口径 | 典型应用 |
|---|---|---|
| 小口径 | DN25～DN50 | 支管、小流量计量 |
| 中口径 | DN50～DN200 | 蒸汽、天然气等常规计量 |
| 大口径 | DN200～DN1000及以上 | 主管道、大口径管道计量 |
标准孔板一般DN50以上性价比最高；口径越大，孔板相对涡街、电磁的成本优势越明显。口径通常与管道同径（或按设计缩径），由工艺管径决定。
三、取压方式对比
| 取压方式 | 结构特点 | 适用口径 | 精度与特点 |
|---|---|---|---|
| 角接取压 | 取压孔在孔板前后端面处 | DN50～DN400常用 | 精度较高，蒸汽/气体常用 |
| 法兰取压 | 取压孔在法兰上，距孔板端面1英寸 | 中大口径 | 安装方便，维护简单 |
| 径距取压（D-D/2） | 取压孔在管道上，距孔板前端面1D和0.5D | 各种口径 | 现场取压灵活，适用于改造 |
角接取压是标准孔板最经典的方式，测量精度高；法兰取压便于拆装维护，现场改造项目常用。选哪种，主要看安装条件和设计习惯。
四、法兰标准与压力等级

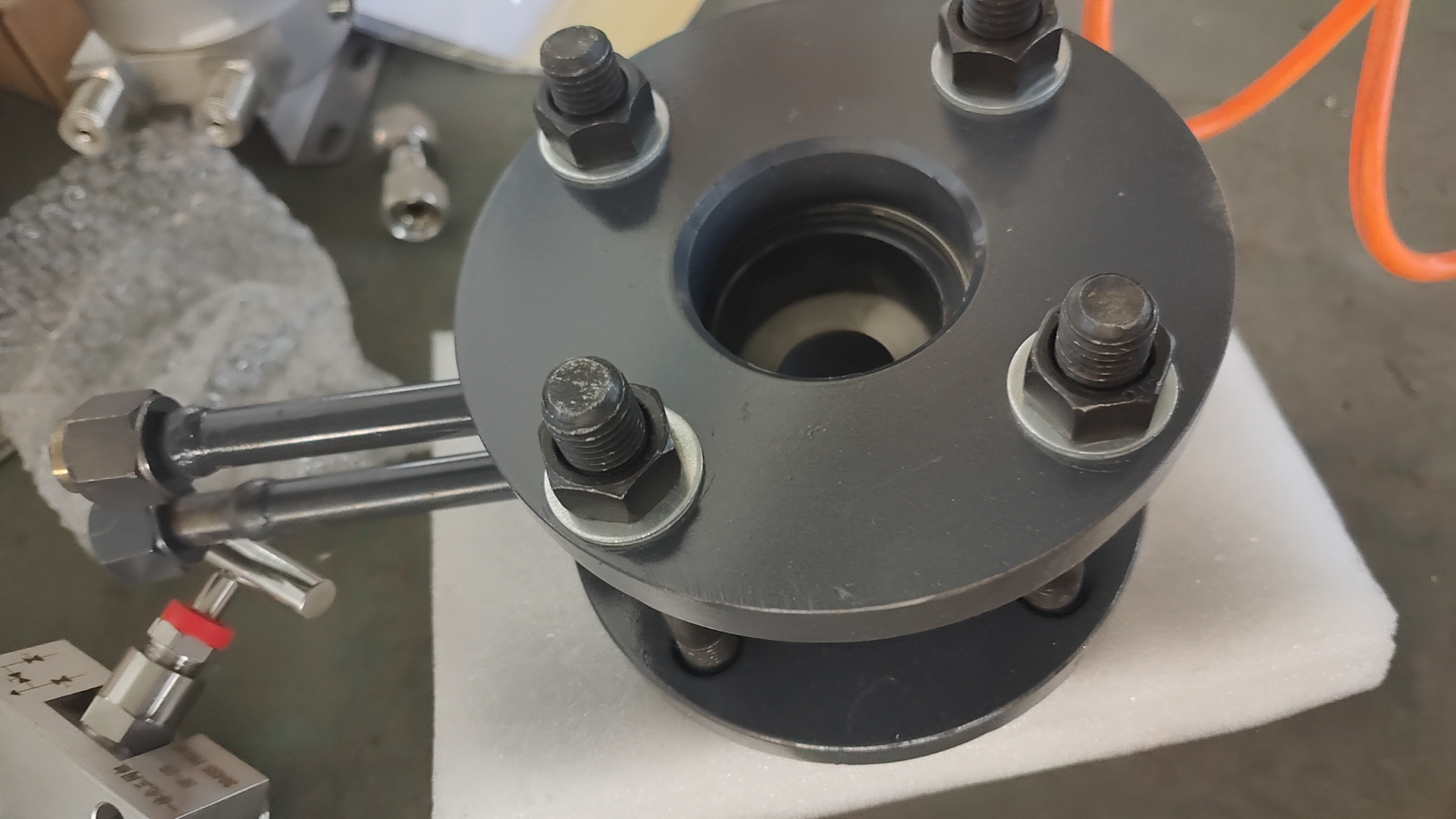

孔板流量计要靠法兰与管道连接，法兰标准必须和现场管道一致：
- 国内常用：GB/T 9119、HG/T 20592、JB/T 82 等；
- 进口/涉外项目：ANSI/ASME Class 150/300/600 等；
- 压力等级：PN6、PN10、PN16、PN25、PN40、PN63 等，按管道设计压力选取。
法兰压力等级选低了会泄漏，选高了浪费成本；订孔板时把现场法兰标准和压力等级报给厂家，出厂就能直接对装。
五、本体材质
| 材质 | 特点 | 适用介质 |
|---|---|---|
| 304不锈钢 | 通用耐腐蚀，性价比高 | 蒸汽、水、天然气等常规介质 |
| 316L不锈钢 | 耐氯离子、耐酸碱更好 | 含盐、弱腐蚀性介质 |
| 碳钢（Q235B/20#） | 成本低 | 干净气体、低压常温介质 |
| 哈氏合金/钛材 | 耐强腐蚀 | 化工强腐蚀介质 |
取压管、法兰、紧固件材质也要和介质匹配。腐蚀性介质选错材质，孔板锐边很快被腐蚀，计量精度大幅下降。
六、按工况确定规格的5步
- 定口径：与管道内径一致（或按设计缩径）；
- 选取压方式：常规选角接取压，改造维护多的选法兰取压；
- 定法兰标准与压力等级：按现场管道法兰匹配；
- 选材质：按介质腐蚀性选304/316L/碳钢等；
- 报工况出计算书：把介质、温度、压力、流量范围报给厂家，按GB/T 2624出计算书确认开孔直径与差压量程。
七、常见规格速查表
| 公称通径 | 取压方式 | 法兰标准/压力 | 常用材质 | 适用示例 |
|---|---|---|---|---|
| DN50 | 角接取压 | GB/T 9119 PN16 | 304 | 压缩空气 |
| DN100 | 角接取压 | HG/T 20592 PN25 | 316L | 饱和蒸汽 |
| DN200 | 法兰取压 | JB/T 82 PN16 | 304 | 天然气 |
| DN300 | 法兰取压 | ANSI Class 150 | 碳钢 | 低压气体 |
结语
看懂孔板流量计规格型号，关键是抓住四件事：口径、取压方式、法兰标准与压力等级、材质。把现场工况和这四个参数报全，厂家才能给出准确报价和计算书。江苏上衡仪表提供SHJLKB系列标准孔板及各类节流装置，支持按工况定制，欢迎来电 0517-86881972 / 19952347817 咨询。
孔板流量计规格型号常见问题解答（FAQ）
孔板流量计常见规格有哪些？
按公称通径分，常见有DN25～DN50小口径、DN50～DN200中口径、DN200～DN1000及以上大口径。标准孔板一般DN50以上性价比最高，大口径成本优势明显。
孔板流量计型号怎么解读？
以江苏上衡SHJLKB系列为例，SH为品牌代号、JLKB为孔板系列代号、50～350为适用通径范围。不同厂家编码不同，最终规格以铭牌和计算书为准。
角接取压、法兰取压、径距取压有什么区别？
角接取压取压孔在孔板前后端面处，精度高、蒸汽气体常用；法兰取压取压孔在法兰上，安装维护方便；径距取压取压孔在管道上（1D和0.5D处），现场改造灵活。
孔板流量计配什么法兰标准？
国内常用GB/T 9119、HG/T 20592、JB/T 82等；涉外项目用ANSI/ASME Class 150/300/600。法兰标准必须与现场管道一致，并选对压力等级PN6～PN63。
孔板流量计用什么材质？
常规用304不锈钢，含盐或弱腐蚀介质用316L，干净低压气体可用碳钢，强腐蚀化工介质用哈氏合金或钛材。取压管、法兰、紧固件材质也要匹配介质。
孔板流量计口径怎么确定？
口径通常与管道内径一致（或按设计缩径），由工艺管径决定。确定口径后再选取压方式、法兰标准、压力等级和材质。
大口径孔板流量计有什么优势？
大口径（DN200以上）时孔板流量计相对涡街、电磁的成本优势明显，且耐高温高压、结构可靠，所以大口径管道计量大量选用孔板。
怎么向厂家询价选型最准确？
把口径、取压方式、法兰标准与压力等级、材质，以及介质、温度、压力、流量范围报全，厂家才能给出准确报价和计算书。江苏上衡仪表支持按工况定制。
